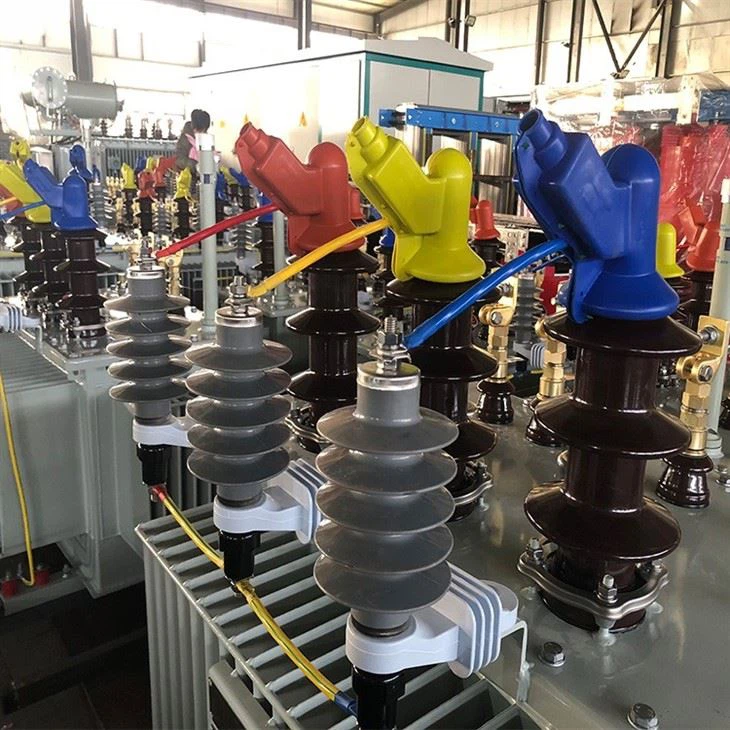

200 KVA 11kV 6,6kV 0,4kV Dobbeltspændingsfordelingstransformator

200 KVA 11kV 6,6kV 0,4kV Dobbeltspændingsfordelingstransformator

Nominel effekt: 200kVA
Nominel spænding:11/6.6-0.4kV
Mærkestrøm: 10,5/17,5/288,68A
Nominel frekvens: 50Hz
Forbindelsessymbol:Dyn11

Send forespørgsel

Funktion

1. Produktspecifikation

Nominel effekt: 200kVA

Nominel spænding:11/6.6-0.4kV

Mærkestrøm: 10,5/17,5/288,68A

Nominel frekvens: 50Hz

Antal faser: 3 fase

Forbindelsessymbol:Dyn11

Kølemetode: ONAN

Isoleringsklasse: A

Isolationsniveau: LI 75 AC28 / LI AC3

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 6

2. Teststandard:

IEC60076

3. Testelement

3.1Spændingsforholdsmåling og tilslutningsgruppetest
HV1 vikling		LV-vikling	Vurderet forhold	Spændingsafvigelse procent			Forbindelsessymbol
Tryk position	Spænding （V）	Spænding （V）	Vurderet forhold	AB/ab	BC/bc	CA/ca	Forbindelsessymbol
1	11550		28.875				Dyn11
2	11275		28.188
3	11000	400	27.500
4	10725		26.813
5	10450		26.125
HV2 vikling		LV-vikling	Vurderet forhold	Spændingsafvigelse procent			Forbindelsessymbol
Tryk position	Spænding （V）	Spænding （V）	Vurderet forhold	AB/ab	BC/bc	CA/ca	Forbindelsessymbol
1	7150		17.875				Dyn11
2	6875		17.188
3	6600	400	16.500
4	6325		15.813
5	6050		15.125
3.2 Test af viklingsmodstand Miljø Temperatur grad
Snoet	Tryk position	Målt værdi（Ω）			Modstandsubalanceprocent (procent)
Snoet	Tryk position	A-B	B-C	C-A
H.V	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Modstandsubalanceprocent (procent)

Snoet	Tryk position	Målt værdi（Ω）			Modstandsubalanceprocent (procent)
		A-B	B-C	C-A	Modstandsubalanceprocent (procent)
H.V.2	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Modstandsubalanceprocent (procent)

3.3 Måling af isolationsmodstand
Målested	Isolationsmodstand（MΩ）
HV—LV TIL JORD	Større end eller lig med 1000
LV—HV TIL JORD	Større end eller lig med 1000
HV&LV TIL JORD	Større end eller lig med 1000
3.4 Vekselstrøm modstår spænding Test
Tryksatte dele	Testspænding (kV)	Varighed (s)	Resultat
HV—LV TIL JORD		60	PASSERE
LV—HV TIL JORD		60
3.5 Intet belastningstab og ingen belastningsstrøm
Gennemsnitlig spænding (kV)	RMS spænding (kV)	Strøm uden belastning	Tab uden belastning (W)
(procent)	Målt værdi
0.4	0.4
3.6 Inducer spændingstest
Tryk position	Påfør spænding (kV)	Induktionsspænding (kV)	Multipel induktion	Frekvens (Hz)	Varighed (s)	Resultat
L.V	H.V
3
3.7 Test af impedans (procent) og belastningstab Miljø Temperatur grad
Snoet	Tryk position	Anvend strøm (A)	Testspænding (KV)	Kortslutningsimpedans (procent)	Belastningstab （W）
Snoet	Tryk position	Anvend strøm (A)	Testspænding (KV)	Målt værdi	Målt værdi
H.V- L.V	3	10.5	0.4	t=75 grad I=Ir	t=75 grad I=Ir
3.8 Forseglingstest
Testmetode	Læg tryk (kPa)	Resttryk (kPa)	Varighed (t)	Resultat
Lufttryk				Ingen lækage

Dual Voltage Transformer Ledninger

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 7

FAQ

1.Hvad er en dobbeltspændingstransformer

En dobbeltspændingsfordelingstransformator er en type transformer, der kan levere flere udgangsspændingsniveauer fra en enkelt indgangsspænding. Dette opnås ved at forbinde to eller flere spændingsudtag på transformatorviklingerne til udgangsterminalerne.

Den primære vikling af en dobbeltspændingstransformator er designet til at blive forbundet til en højspændingsstrømkilde, typisk i området 15kV til 33kV. Sekundærviklingen har flere udtag, der kan tilsluttes lavspændingsdistributionsnettet, typisk ved spændingsniveauer på 400V eller 230V.

Brugen af en dobbeltspændingstransformator kan give betydelige fordele med hensyn til systemeffektivitet og omkostningsbesparelser. Ved at bruge en transformer med flere udtag er det muligt at levere forskellige spændingsniveauer til forskellige forbrugere, afhængigt af deres specifikke behov. Dette kan hjælpe med at reducere energispild og forbedre systemets overordnede ydeevne.

En anden fordel ved at bruge en dobbeltspændingstransformer er, at den kan reducere antallet af nødvendige transformere i et distributionsnetværk. Dette kan gøre systemet enklere og mere omkostningseffektivt at betjene.

Ud over deres anvendelse i konventionelle strømdistributionsnetværk, er dobbeltspændingstransformatorer også almindeligt anvendt i vedvarende energiapplikationer. For eksempel kan de bruges i vindmølleparker eller solenergianlæg til at omdanne generatorernes variable output til en stabil spænding, der er egnet til distribution.

Samlet set giver den dobbelte spændingsfordelingstransformator en fleksibel og effektiv løsning til strømfordelingsapplikationer, der tilbyder flere spændingsniveauer fra en enkelt inputkilde, samtidig med at behovet for yderligere transformere i netværket reduceres.

2.Hvad er prisen på 200 kva transformer

USD3221.00/SET
